1. Introduction
AEI FORMATION OUEST

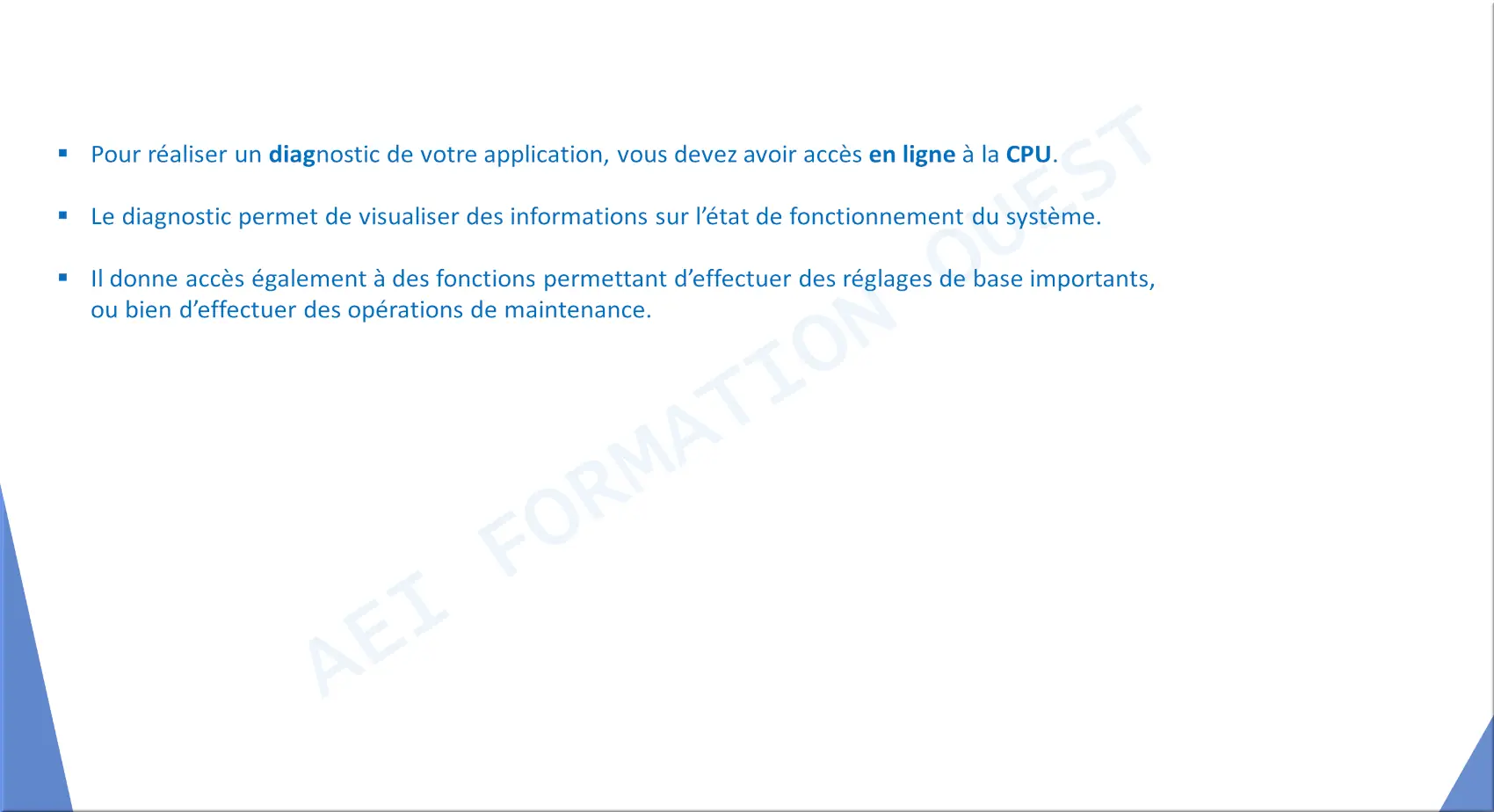

Généralités sur le diagnostic
AEI FORMATION OUEST

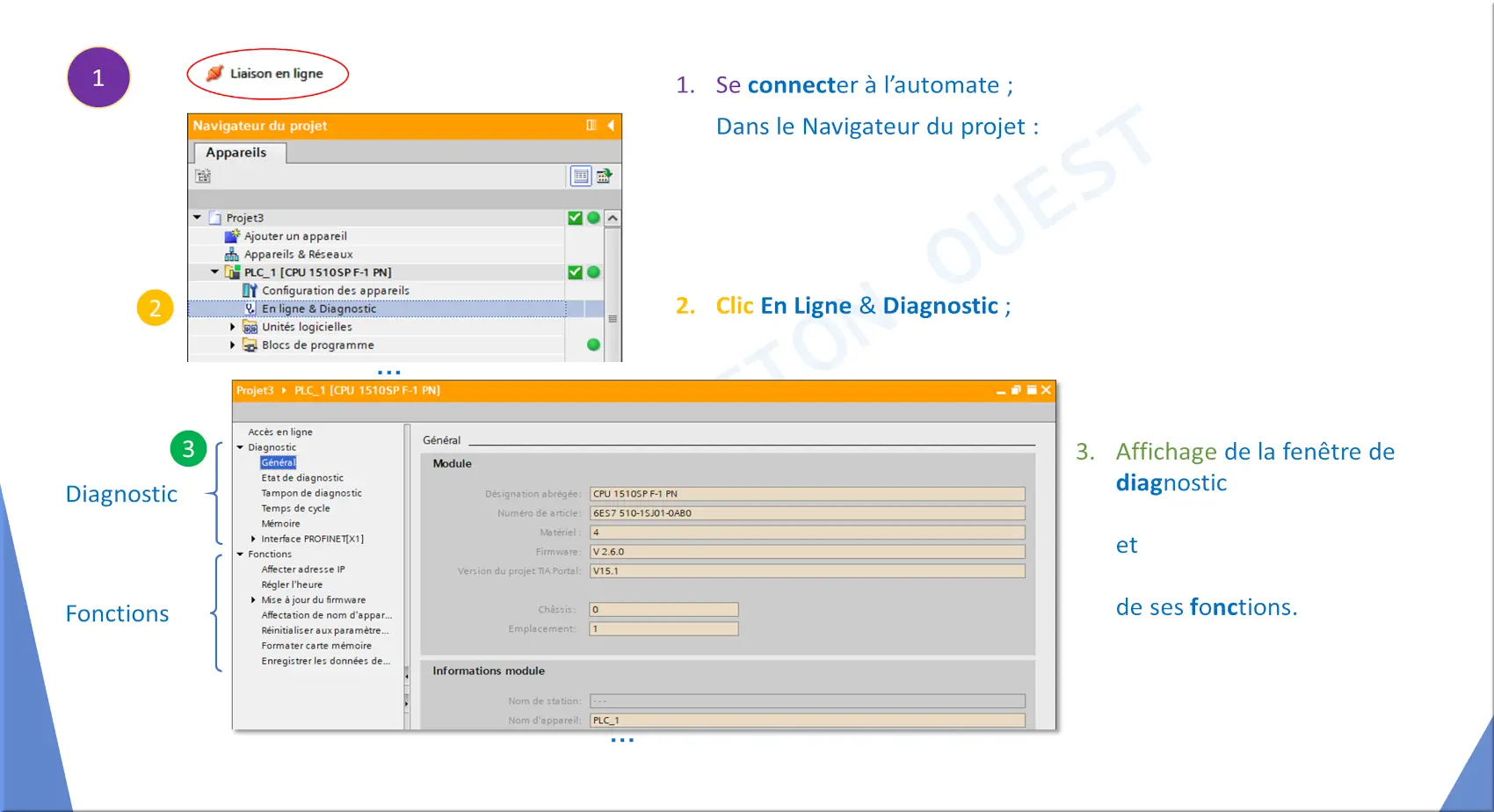

Accéder au diagnostic
AEI FORMATION OUEST

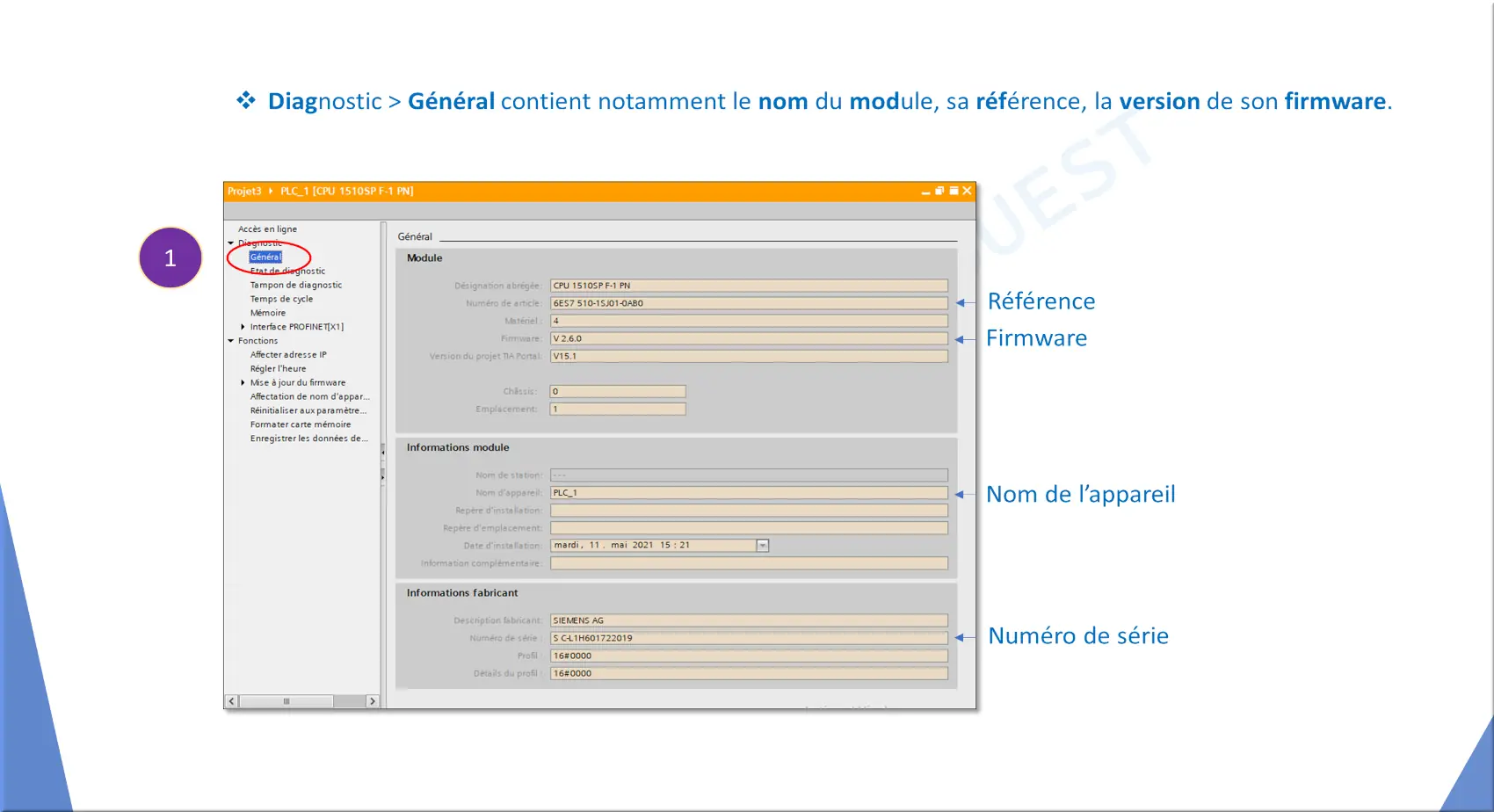

Général
AEI FORMATION OUEST

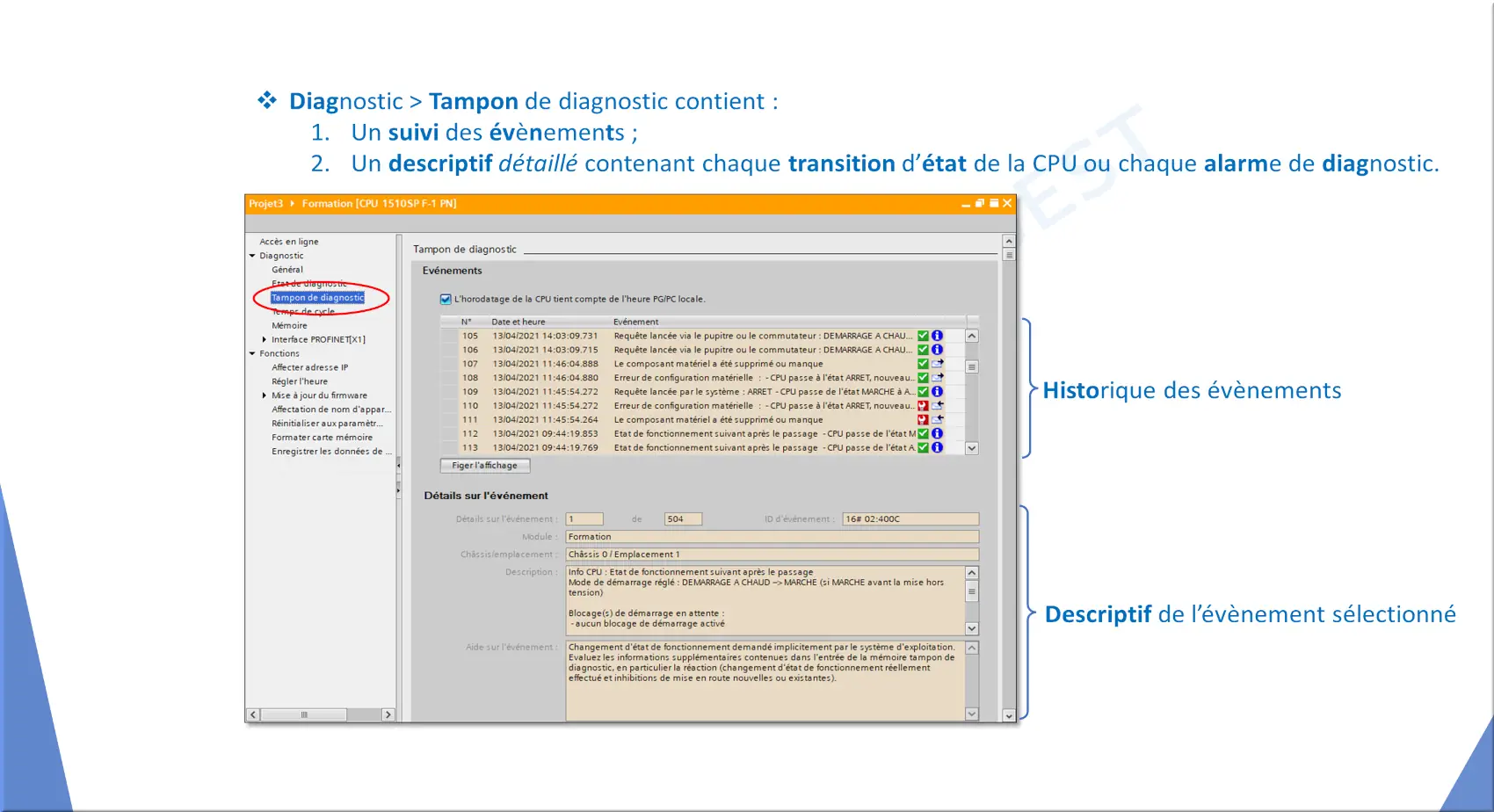

Tampon de diagnostic
AEI FORMATION OUEST

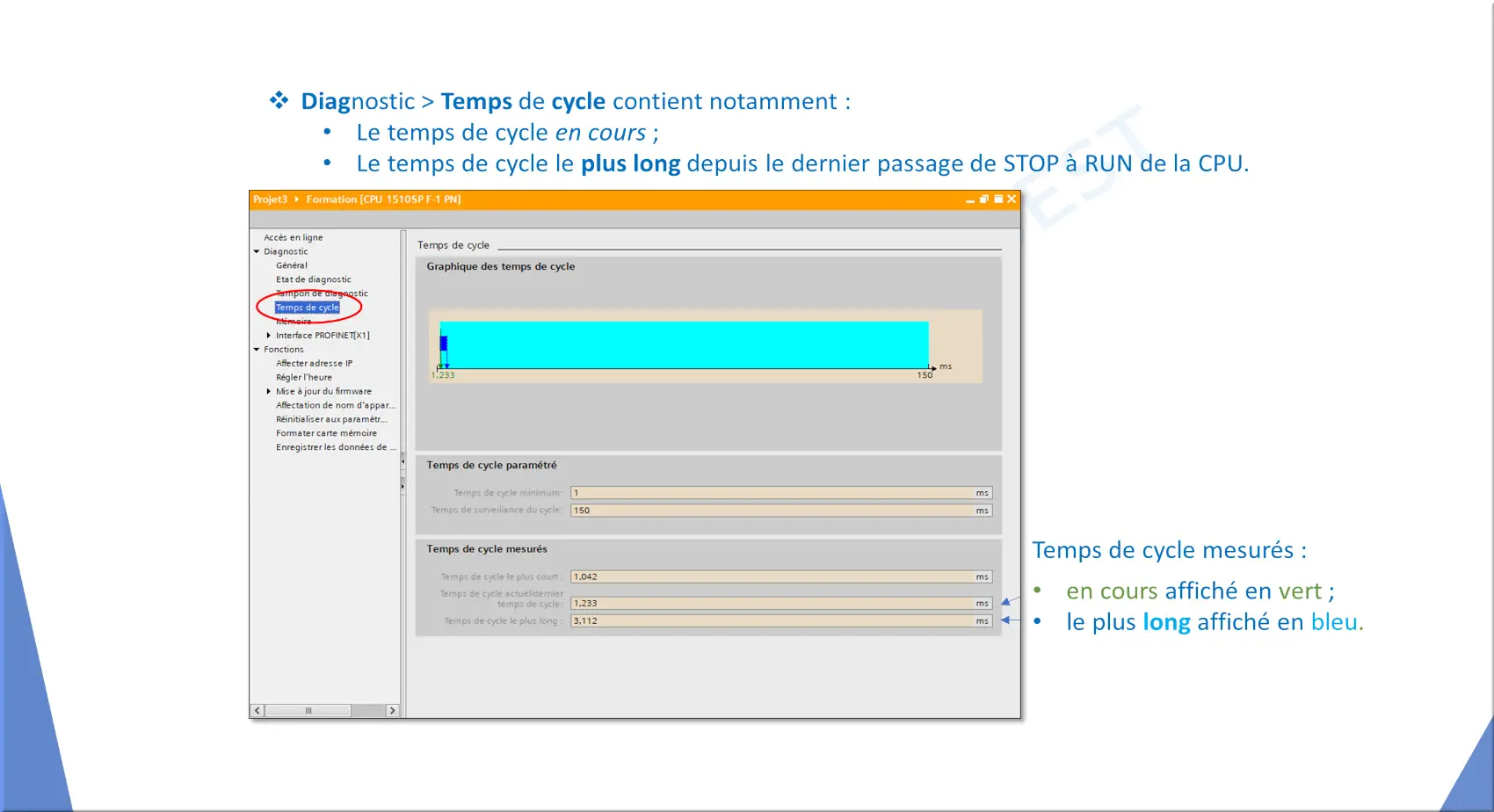

Temps de cycle
AEI FORMATION OUEST

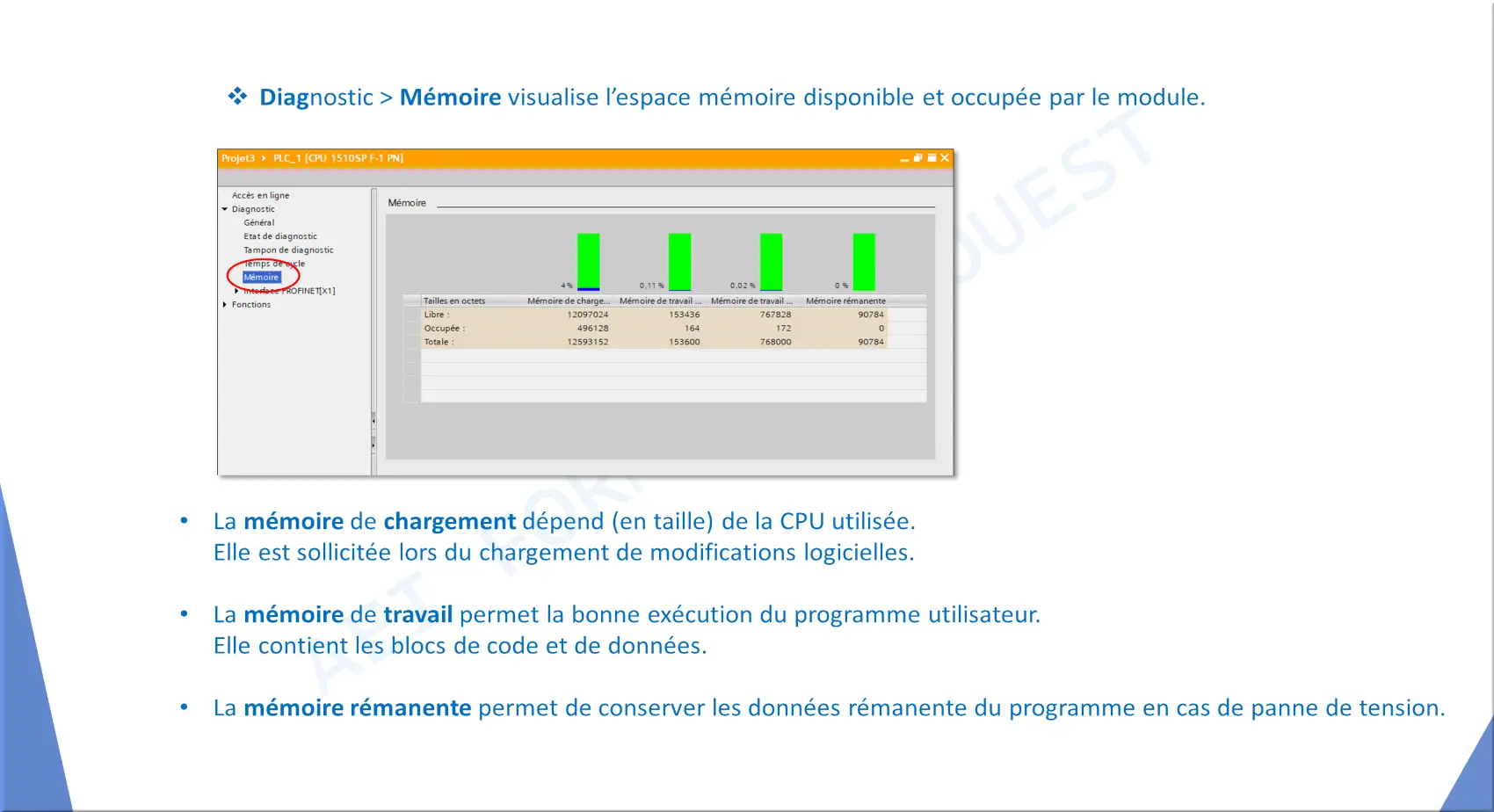

Mémoire
